Вертикальный циркуляционный насос CNP TD 80-22/2 SWHCJ

Артикул: CNP TD80-22/2SWHCJ

В наличии

Вертикальный циркуляционный насос CNP TD 80-22/2 SWHCJ

Name: Вертикальный циркуляционный насос CNP TD 80-22/2 SWHCJ
Brand: CNP
SKU: CNP TD80-22/2SWHCJ

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-cnp.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 286-88-99

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о вертикальном циркуляционном насосе CNP TD 80-22/2 SWHCJ

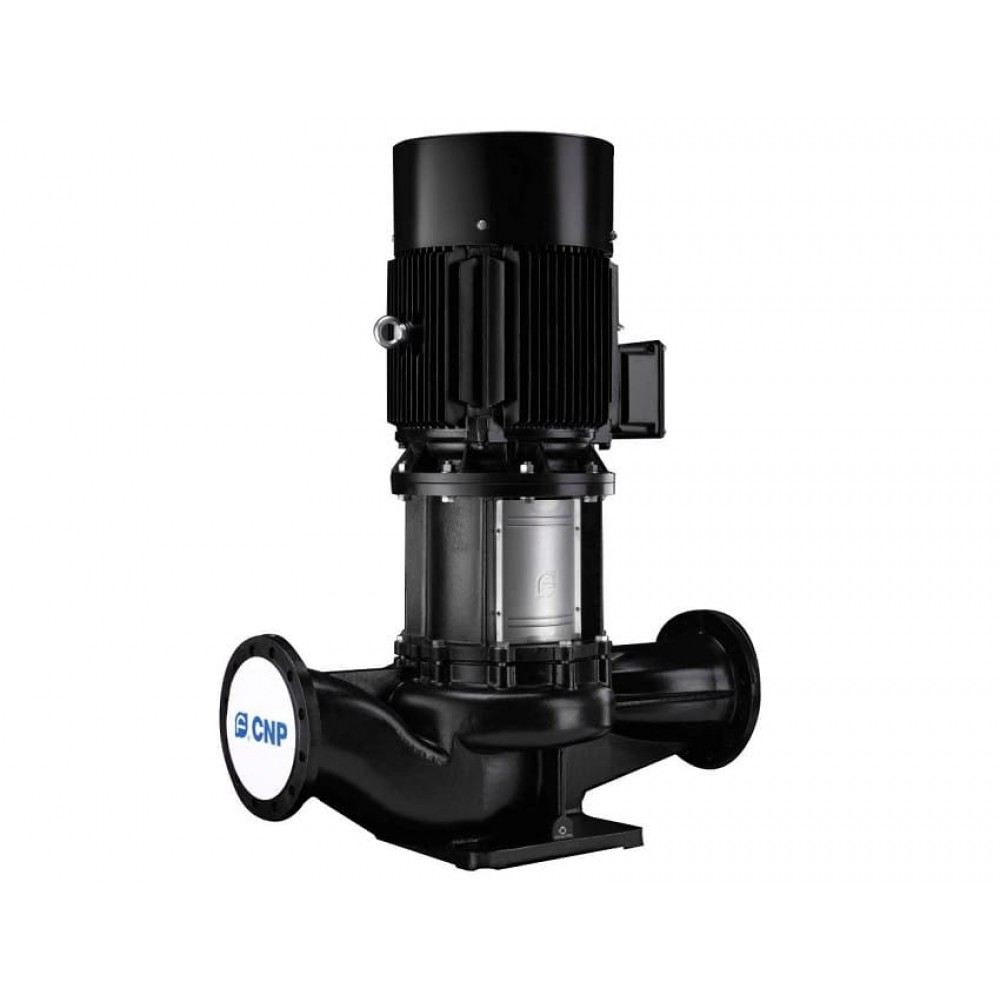

Вертикальный одноступенчатый циркуляционный насос CNP TD 80-22/2 SWHCJ — это рядный центробежный агрегат типа in-line с соосным размещением патрубков. Предназначен для циркуляции жидкости в котельных, центральных тепловых пунктах, подкачивающих насосных станциях, а также в контурах технологического охлаждения и системах кондиционирования. Вертикальное исполнение с «сухим» ротором позволяет компактно интегрировать насос в стационарные инженерные системы, обеспечивая стабильную подачу жидкости.

Конструкция предусматривает удобство монтажа и обслуживания: агрегат легко разбирается, подключение к трубопроводу выполняется через соосные патрубки DN80. Проточная часть изготовлена точным литьём, что снижает потери на трение и повышает эффективность работы. По требованиям проекта корпус может быть из нержавеющей стали; насос может поставляться со шкафом управления, обеспечивающим защиту от сухого хода, несовпадения и выпадения фаз, перегрузки. Предусмотрена возможность частотного регулирования двигателя.

Рабочая среда должна быть чистой, маловязкой, неагрессивной, невоспламеняющейся и не взрывоопасной, без крупных абразивных частиц или волокнистых включений, способных повредить механическое уплотнение. Насос рассчитан на питание 380±10% В, температуру жидкости до 115 °С и рабочее давление до 12 бар, что соответствует промышленным и инженерным установкам средней и высокой мощности.

Ключевые особенности CNP TD80-22/2SWHCJ

Тип насоса: центробежный одноступенчатый, вертикальный, in-line.
Назначение: циркуляция жидкости в системах отопления, охлаждения, кондиционирования и водоснабжения.
Температура жидкости: от -15 до +115 °С.
Рабочее давление: до 12 атм.
Монтажная длина: 450 мм.
Присоединение: DN80 фланец.

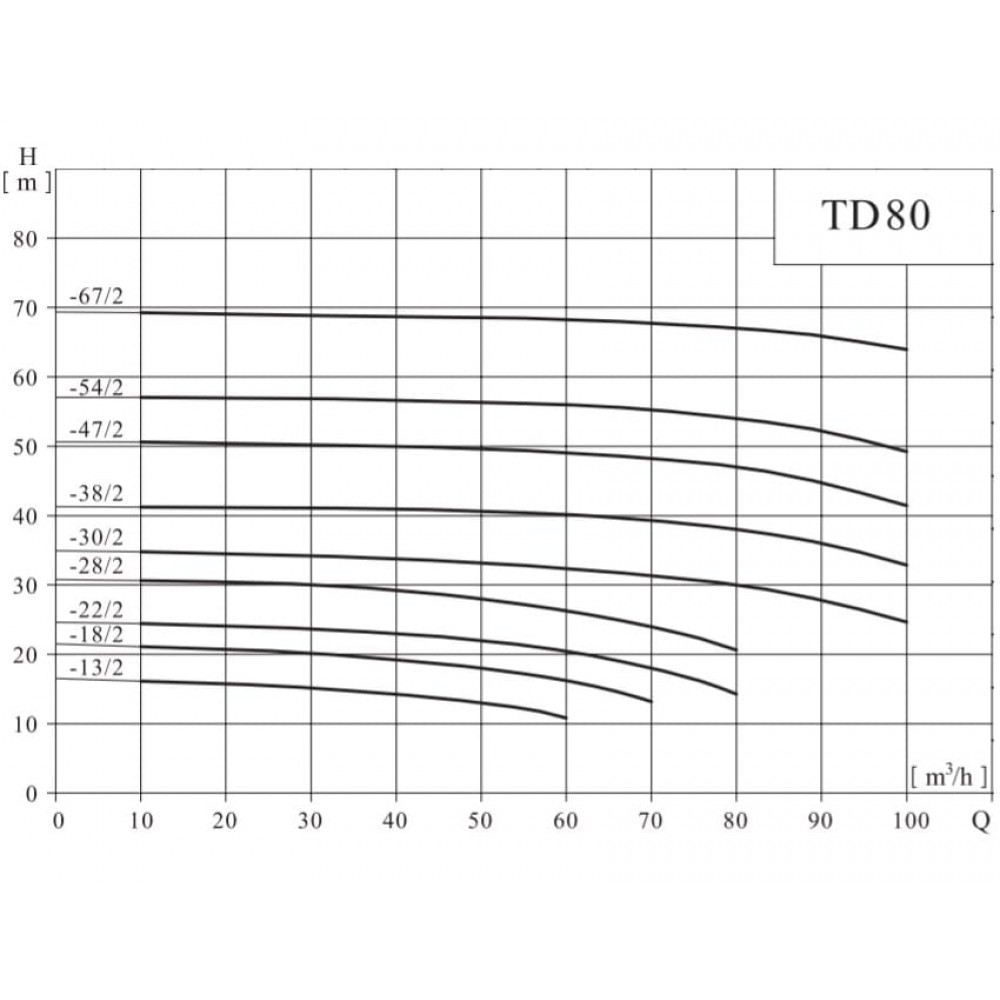

Номинальная производительность: 50 м³/ч.
Номинальный напор: 22 м.
Максимальная производительность: 80 м³/ч.
Максимальный напор: 24,4 м.
Мощность двигателя P2: 5500 Вт.
Частота вращения: 2900 об/мин.
Степень защиты: IP55.

Применение

Насос применяется в котельных, центральных тепловых пунктах, подкачивающих насосных станциях и контурах отопления, где требуется вертикальная установка и соосное подключение к трубопроводу. Подходит для циркуляции технологического теплоносителя, а также для систем кондиционирования и охлаждения.

Используется в инженерных сетях, где требуется компактный рядный насос с возможностью обслуживания без сложной разборки трубопровода. При наличии соответствующего исполнения и проектного решения может применяться в системах повышения давления и пожаротушения.

Надёжная в условиях продолжительной циркуляции работа обеспечивается механическим уплотнением пары карбид графита - карбид кремния при условии чистоты, маловязкости и неагрессивности рабочей среды без крупных абразивных или волокнистых включений.

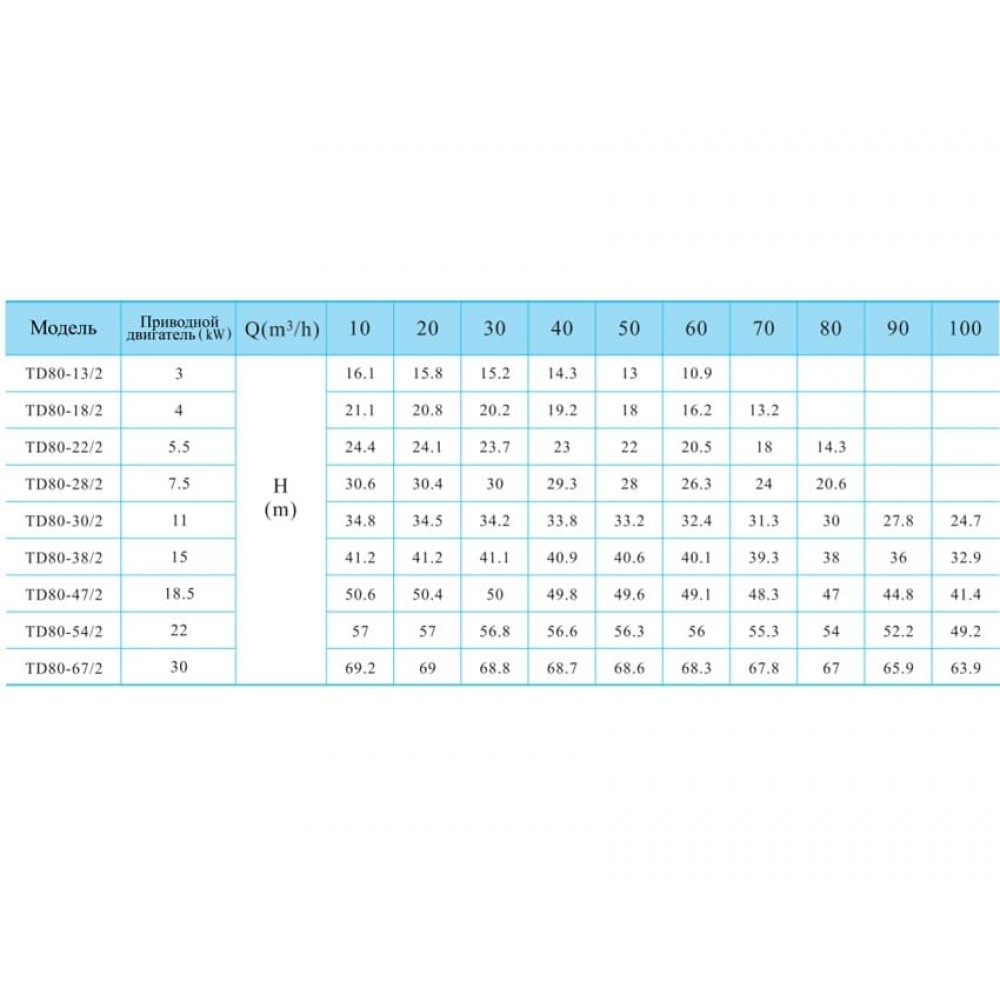

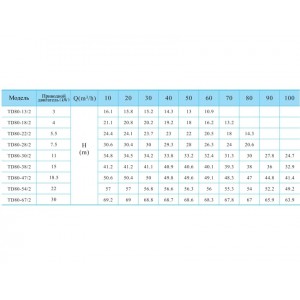

Технические характеристики CNP TD80-22/2SWHCJ

Гарантия и срок службы

Гарантия производителя: 24, Мес

Идентификаторы

UPC: CNP TD80-22/2SWHCJ

Артикул: CNP TD80-22/2SWHCJ

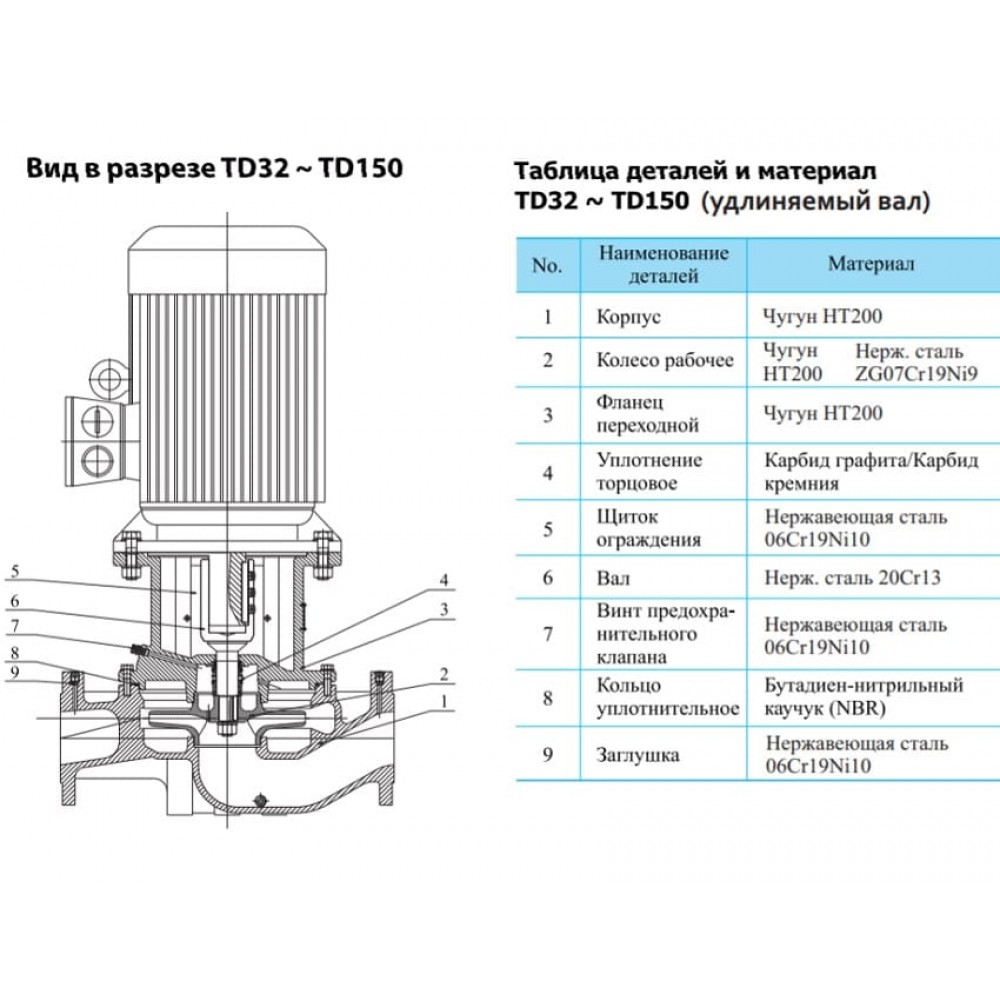

Материалы и состав

Материал вала: Нержавеющая сталь
Материал корпуса насоса: Чугун

Материал рабочего колеса: Чугун
Уплотнение: Карбид графита - карбид кремния

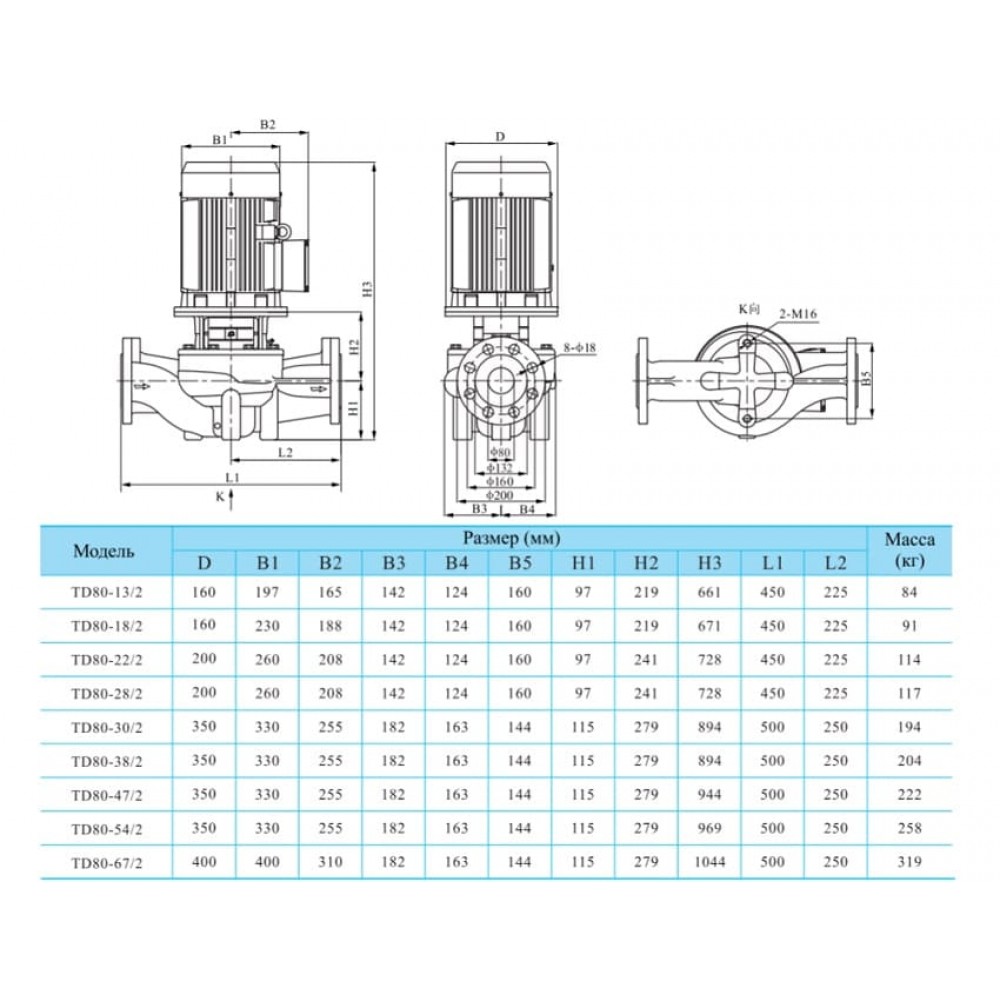

Монтаж и установка

Монтажная длина: 450 мм
Присоединительные патрубки: DN80 фланец

Трубное присоединение: DN80 фланец (3")

Назначение и классификация

Модель: TD 80-22/2 SWHCJ
Назначение: Циркуляция жидкости в системах отопления, охлаждения и кондиционирования

Серия: TD
Тип насоса: Центробежный одноступенчатый, вертикальный, in-line

Питание

Двигатель: Трёхфазный
Мощность двигателя P2: 5500 Вт

Напряжение питания: 380±10%, В
Частота сети: 50 Гц

Размеры и физические параметры

Вес: 114 кг

Сертификация и стандарты

Класс защиты: IP55
Класс изоляции: F

Класс энергоэффективности: IE2
Страна бренда: Китай

Условия эксплуатации

Максимальное рабочее давление: 12 атм
Температура жидкости: -15...+115 °С

Температура окружающей среды: +1...+40 °С

Функции и технологии

Защита: Защита от сухого хода, несовпадения фаз, выпадения фаз и перегрузки
Количество скоростей: 1
Макс. частота вращения двигателя: 2900 об/мин
Максимальная производительность: 80 м³/ч
Максимальный напор: 24,4 м
Номинальная производительность: 50 м³/ч

Номинальный напор: 22 м
Поставка: Возможна поставка со шкафом управления
Режим: Сухой ротор
Тип рабочего колеса: Центробежный
Управление: Возможность частотного регулирования
