Артикул: CNP TD100-9/2SWHCJ

Все товары CNP

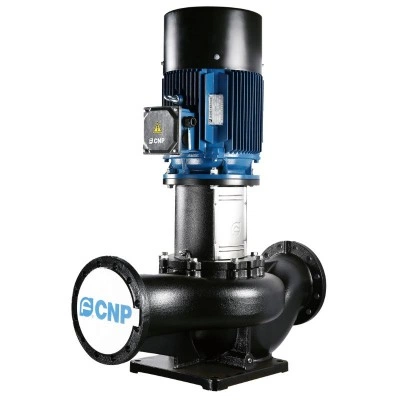

Насос циркуляционный с сухим ротором CNP TD100-9 2SWHCJ 2,2 кВт 3х220В-3х380В чугун PN 12 110гр.

Товар в наличии

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание и технические характеристики Насос циркуляционный с сухим ротором CNP TD100-9 2SWHCJ 2,2 кВт 3х220В-3х380В чугун PN 12 110гр.

МодельНасос циркуляционный с сухим ротором CNP TD100
ПроизводительCNP
СерияTD100
Артикул930060500
Артикул производителяTD100-9/2SWHCJ
Страна производстваКНР
НазначениеОтопление
ТипИн-лайн
Тип присоединенияФланцевое
Ду100
Ру, кгс/см212
ИсполнениеОдинарный
Материал корпусаЧугун
Максимальная температура рабочей среды, °C 110
Масса, кг56
Номинальный расход Qnom, м.куб./ч50
Напряжение, В380
Материал рабочего колесаЧугун
Номинальный напор Hnom, м9
ВидС сухим ротором
Мощность электродвигателя, кВт2,2
Частотный преобразовательКомплектация по запросу
Частота вращения вала2900

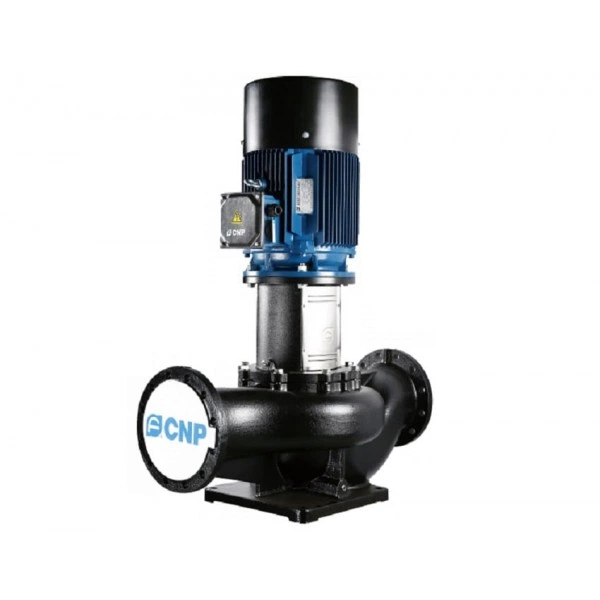

CNP TD 100-9/2 SWHCJ - одноступенчатый рядный циркуляционный центробежный вертикальный насос одностороннего всасывания с соосным размещением патрубков «in-line». Насос используется для циркуляции жидкости в котельных, центральных тепловых пунктах, в подкачивающих насосных станциях центрального отопления, в контурах циркуляции технологического охлаждения, в системах циркуляции кондиционирования, горячего водоснабжения. Возможно применение в системах пожаротушения и повышения давления.

Преимуществом насоса CNP TD 100-9/2 SWHCJ являются энергосбережение, низкий уровень шума, надежность работы и компактность. Насос легко собирать и разбирать, а также присоединять к трубопроводной системе. Следовательно, даже для самых больших агрегатов сервисные работы могут быть проведены силами одного человека.


Условия эксплуатации CNP TD 100-9/2 SWHCJ:

  • Напряжение питания: 3x380 В , 50 Гц
  • Температура перекачиваемой среды: -15°С...+110°С (стандартное исполнение)
  • Температура окружающей среды +40ºС
  • Рабочая жидкость должна быть чистой, маловязкой, неагрессивной к материалам насоса, невоспламеняющейся и не взрывоопасной, а также не должна содержать крупные абразивные твердые частицы или длинноволокнистые включения, которые могут повредить механическое уплотнение насоса
  • Максимальное рабочее давление: 12 бар, специальное исполнение – 16 бар
  • Направление вращения: по часовой стрелке (смотреть вниз со стороны двигателя)
  • Высота над уровнем моря: не более 1 000 метров

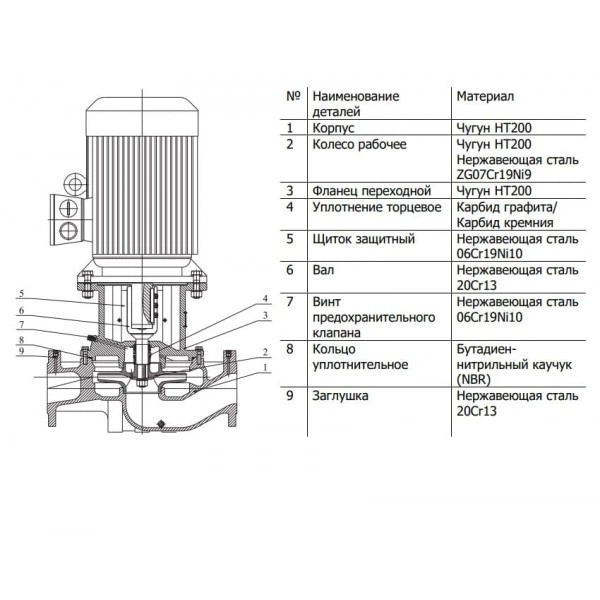

Конструктивные особенности CNP TD 100-9/2 SWHCJ:

  • В качестве привода насосного агрегата используется трехфазный асинхронный двухполюсный электродвигатель. Класс энергоэффективности IE2 (IE3 по запросу). Степень защиты: IP55. Класс изоляции: F.
  • Соединение вала двигателя и проточной части может быть реализовано несколькими способами, в зависимости от типоразмера: TD32-TD150: удлиненная конструкция вала проточной части; TD200-300: соединение с помощью муфты.
  • Оригинальное уплотнение (резиновое кольцо) подходит исключительно для воды или жидкости с кислотностью PH 4-9. Если в жидкостях для перекачки содержатся минералы, масло, химические вещества, либо используется какая-либо другая жидкость, кроме воды, следует выбрать другое резиновое кольцо.
  • Всасывающий и напорный патрубки имеют одинаковый диаметр и расположены соосно на одной высоте относительно основания насоса ("in-line"), что позволяет осуществлять обслуживание без полной разборки гидравлической системы.
  • Проточная часть насоса изготовлена при помощи технологии точного литья, в результате которой достигается минимум потерь на трение и высокая эффективность работы. Возможно исполнения корпуса из нержавеющей стали.
  • Рабочее колесо закрытого типа, изготовленное при помощи литья (может быть выполнено из чугуна или нержавеющей стали).
  • Конструкция данного насоса с «сухим» ротором делает его менее чувствительным к включениям в перекачиваемой среде, по сравнению с подобными насосами с «мокрым» ротором.
  • Насос сконструированы так, чтобы его можно было снять с трубопровода без разборки системы. Следовательно сервисные работы могут быть проведены лишь одним человеком.
Артикул
930060500
Артикул производителя
TD100-9/2SWHCJ
Вид
С сухим ротором
Ду
100
Исполнение
Одинарный
Максимальная температура рабочей среды, °C
110
Масса, кг
56
Материал корпуса
Чугун
Материал рабочего колеса
Чугун
Модель
Насос циркуляционный с сухим ротором CNP TD100
Мощность электродвигателя, кВт
2,2
Назначение
Отопление
Напряжение, В
380
Номинальный напор Hnom, м
9
Номинальный расход Qnom, м.куб./ч
50
Производитель
CNP
Ру, кгс/см2
12
Серия
TD100
Страна производства
КНР
Тип
Ин-лайн
Тип присоединения
Фланцевое
Частота вращения вала
2900
Частотный преобразователь
Комплектация по запросу
Характеристики
Вес
56, кг
Гарантия производителя
24, Мес
Двигатель
Трехфазный
Класс защиты
IP55
Класс изоляции
F
Класс энергоэффективности
IE2
Количество скоростей
1
Количество ступеней
1
Макс. частота вращения двигателя
2900, Об/мин
Максимальная производительность
70, М³/ч
Максимальное рабочее давление
12, Атм
Максимальный напор
13.9, М
Материал вала
Нержавеющая сталь
Материал корпуса насоса
Чугун

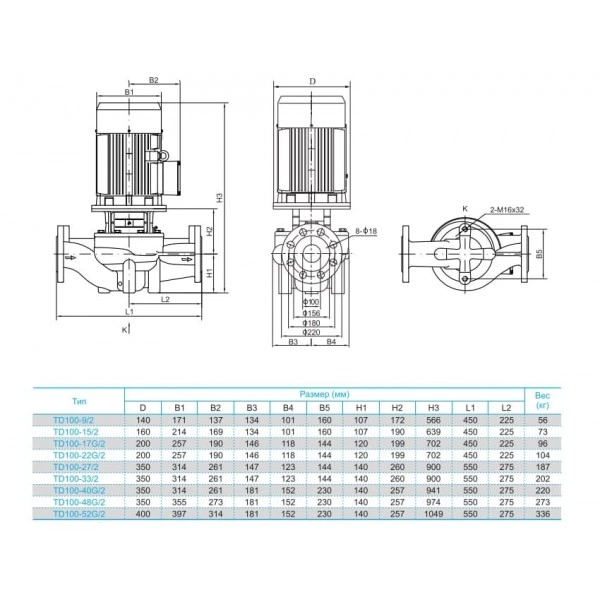

Монтажная длина
450, Мм
Мощность двигателя P2
2200, Вт
Напряжение питания
380±10%, В
Номинальная производительность
50, м³/ч
Номинальный напор
9, м
Присоединительные патрубки
DN100 фланец
Страна бренда
Китай
Страна производитель
Китай
Температура жидкости
-15...+110°С
Температура окружающей среды
+1…+40°С
Тип насоса
Центробежный одноступенчатый
Тип рабочего колеса
Центробежный
Трубное присоединение
DN100 фланец (4")
Уплотнение
Карбид графита - карбид кремния
Уровень pH
4...9
Уровень шума
54, ДБ
