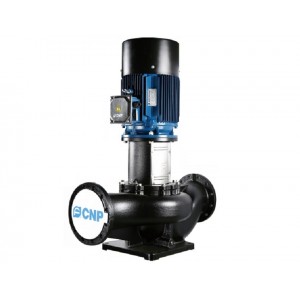

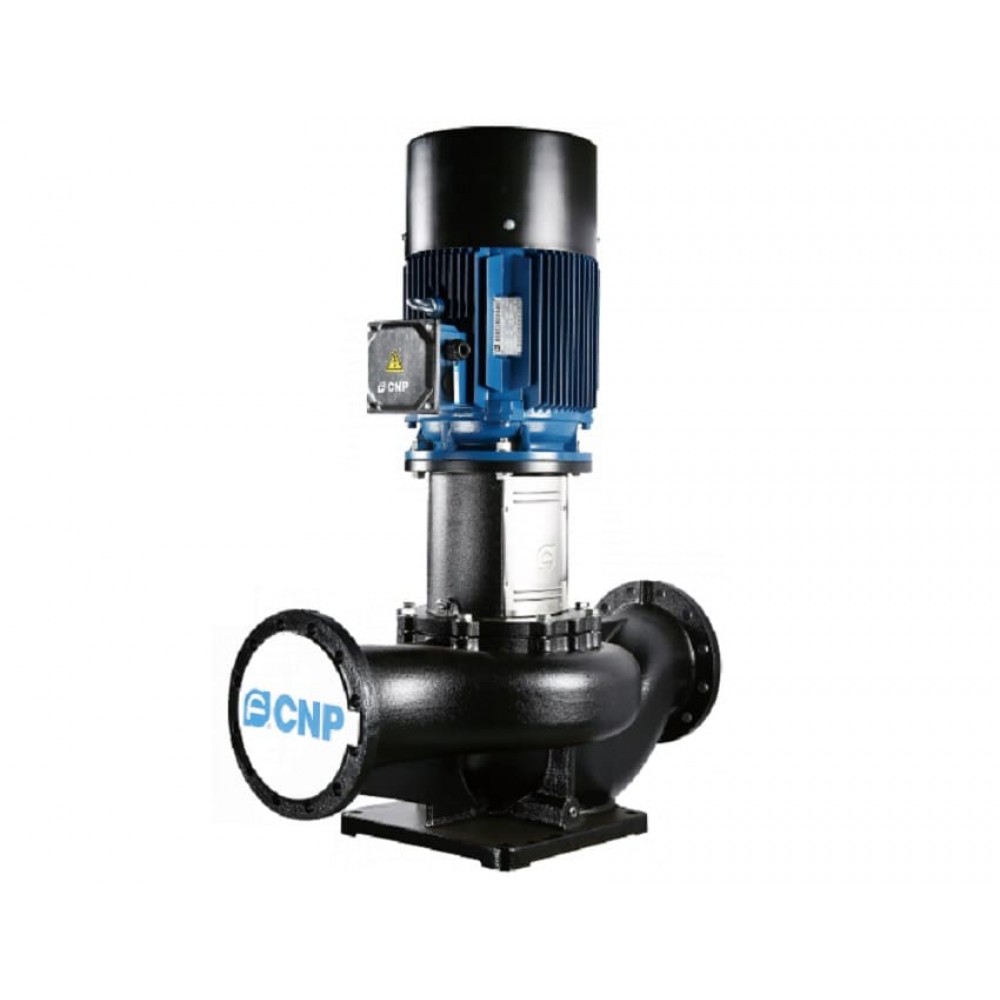

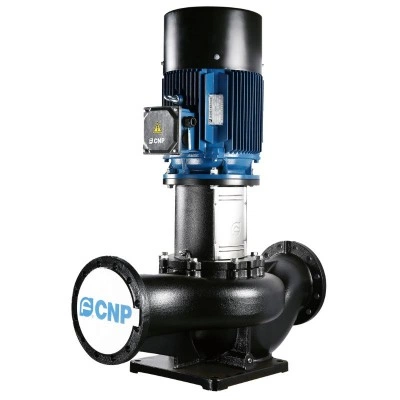

CNP TD100-40G/2SWHCJ - циркуляционный насос с сухим ротором, 18,5 кВт, 3x380 В, DN100, PN 12, 110 °C

Артикул: CNP TD100-40G/2SWHCJ

В наличии

CNP TD100-40G/2SWHCJ - циркуляционный насос с сухим ротором, 18,5 кВт, 3x380 В, DN100, PN 12, 110 °C

Name: CNP TD100-40G/2SWHCJ - циркуляционный насос с сухим ротором, 18,5 кВт, 3x380 В, DN100, PN 12, 110 °C
Brand: CNP
SKU: CNP TD100-40G/2SWHCJ

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-cnp.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 286-88-99

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о циркуляционном насосе CNP TD100-40G/2SWHCJ

Циркуляционный насос CNP TD100-40G/2SWHCJ предназначен для систем отопления и инженерных контуров среднего напора. Это вертикальный одноступенчатый насос с сухим ротором и компоновкой in-line: всасывающий и напорный патрубки расположены соосно на одной высоте. Такое исполнение удобно для котельных, центральных тепловых пунктов, насосных станций, контуров технологического охлаждения, вентиляции и кондиционирования, горячего и холодного водоснабжения.

Модель серии TD100 имеет фланцевое присоединение DN100. Корпус и рабочее колесо из чугуна рассчитаны на рабочее давление до 12 бар и температуру среды от -15 до +110 °C. Номинальный расход 100 м³/ч, номинальный напор 40 м, максимальный напор 44,1 м, максимальная производительность 130 м³/ч. Мощность электродвигателя 18,5 кВт, питание 3x380 В, 50 Гц, частота вращения вала 2900 об/мин. Степень защиты IP55, класс изоляции F, класс энергоэффективности IE2. Масса насоса 220 кг.

Сухой ротор делает агрегат менее чувствительным к включениям в перекачиваемой среде. Конструкция позволяет снимать насос с трубопровода для обслуживания без полной разборки системы. Требуемые условия эксплуатации: pH жидкости 4 - 9, температура окружающей среды до +40 °C, высота расположения не более 1000 м над уровнем моря. Перекачивает чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твёрдых и длинноволокнистых включений.

Ключевые особенности TD100-40G/2SWHCJ

Тип: Вертикальный одноступенчатый циркуляционный насос in-line с сухим ротором.
Назначение: Отопление, контуры циркуляции и перекачки в инженерных системах.
Производитель: CNP.
Серия: TD100.
Артикул производителя: TD100-40G/2SWHCJ.
Подключение: Фланцевое, DN100.
Материал корпуса и колеса: Чугун.
Электропитание: 3x380 В, 50 Гц.
Мощность: 18,5 кВт.
Производительность: Номинальная 100 м³/ч, максимальная 130 м³/ч.
Напор: Номинальный 40 м, максимальный 44,1 м.
Температура среды: От -15 до +110 °C.
Защита двигателя: IP55.
Класс изоляции: F.
Класс энергоэффективности: IE2.
Масса: 220 кг.

Применение

Насос используют в системах отопления и циркуляции теплоносителя, в котельных, центральных тепловых пунктах, подкачивающих насосных станциях и контурах технологического охлаждения. Подходит для инженерных сетей вентиляции и кондиционирования, включая чиллер-фанкойл, и для систем горячего и холодного водоснабжения. Конструкция in-line упрощает включение в трубопровод благодаря расположению патрубков на одной оси и одинаковой высоте, удобна при монтаже в стационарных системах с компактным размещением и доступом к обслуживанию. Модель рассчитана на чистые и химически нейтральные жидкости без твёрдых и длинноволокнистых включений, подходит для длительной эксплуатации в тепловых и промышленных контурах при соблюдении условий по температуре, давлению и составу среды.

Технические характеристики CNP TD100-40G/2SWHCJ

Гарантия и срок службы

Гарантия производителя: 24, Мес

Идентификаторы

Артикул: 930060506
Артикул производителя: TD100-40G/2SWHCJ

Производитель: CNP

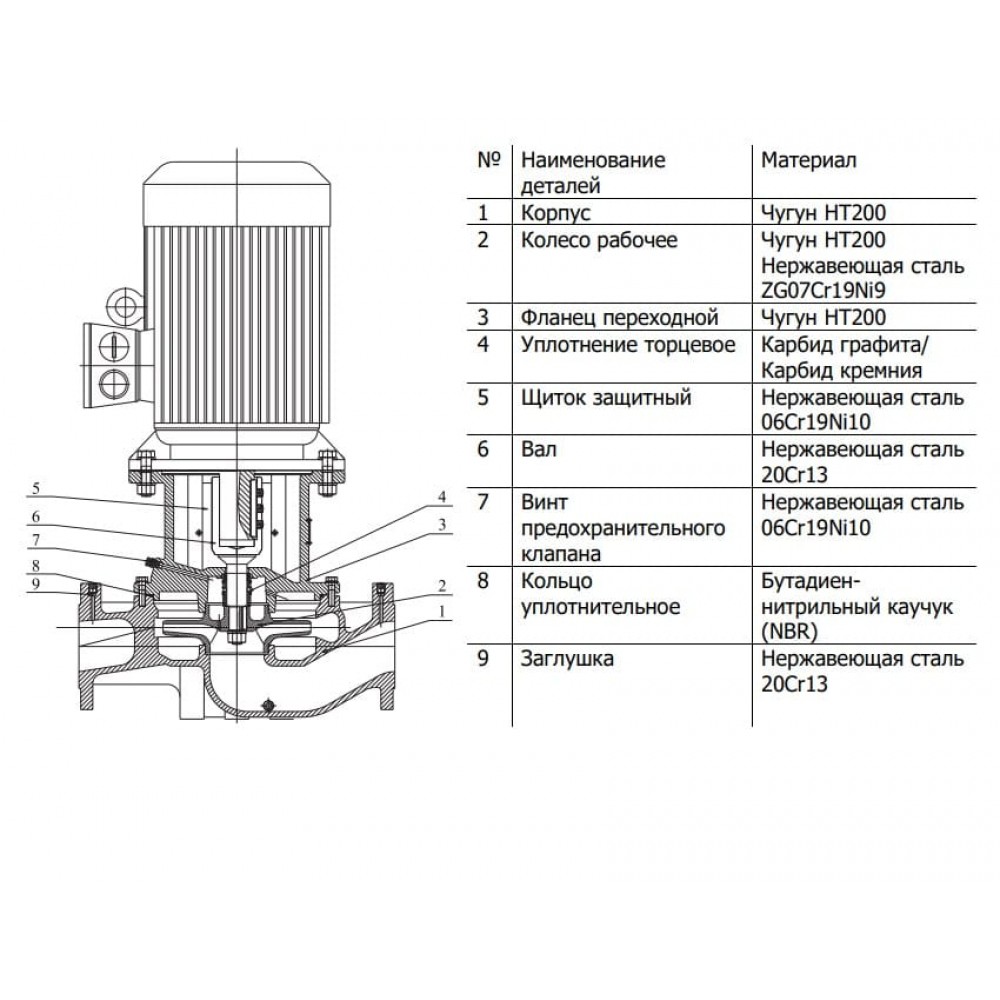

Материалы и состав

Материал вала: Нержавеющая сталь
Материал корпуса: Чугун
Материал корпуса насоса: Чугун

Материал рабочего колеса: Чугун
Уплотнение: Карбид графита - карбид кремния

Монтаж и установка

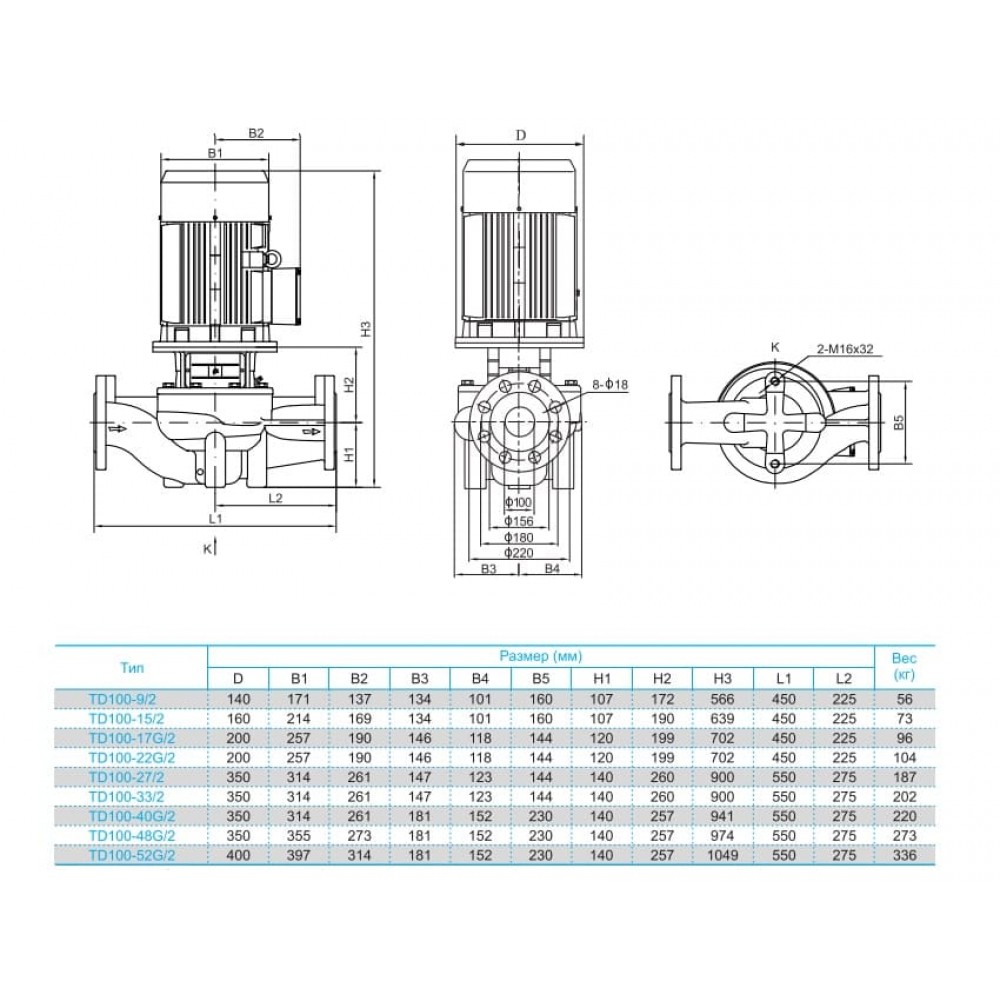

Ду: 100
Монтажная длина: 550 мм
Присоединительные патрубки: DN100 фланец

Ру, кгс/см2: 12
Тип присоединения: Фланцевое
Трубное присоединение: DN100 фланец (4")

Назначение и классификация

Вид: С сухим ротором
Исполнение: Одинарный
Модель: Циркуляционный насос с сухим ротором CNP TD100
Назначение: Отопление

Серия: TD100
Тип: Ин-лайн
Тип насоса: Центробежный одноступенчатый
Тип товара: Циркуляционный насос с сухим ротором

Питание

Двигатель: Трехфазный
Мощность двигателя P2: 18500 Вт
Мощность электродвигателя, кВт: 18,5

Напряжение питания: 380±10%, В
Напряжение, В: 380

Размеры и физические параметры

Вес: 220 кг

Масса, кг: 220

Сертификация и стандарты

Класс защиты: IP55
Класс изоляции: F
Класс энергоэффективности: IE2

Страна бренда: Китай
Страна производства: КНР

Условия эксплуатации

Максимальная температура рабочей среды, °C: 110
Максимальное рабочее давление: 12 атм
Температура жидкости: -15...+110°С

Температура окружающей среды: +1…+40°С
Уровень pH: 4...9

Функции и технологии

Количество скоростей: 1
Макс. частота вращения двигателя: 2900 об/мин

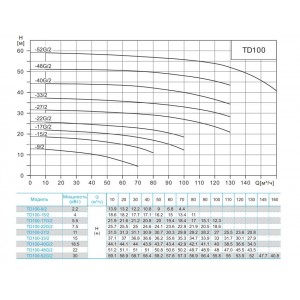

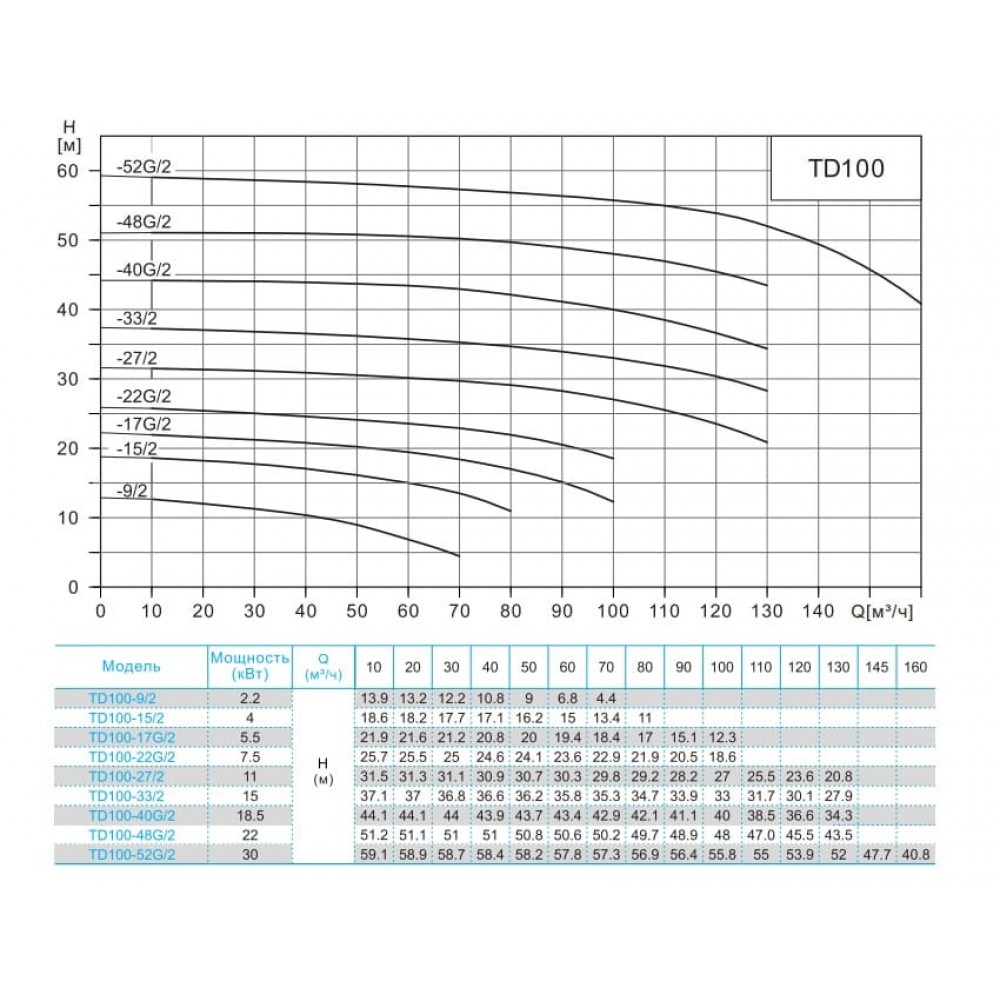

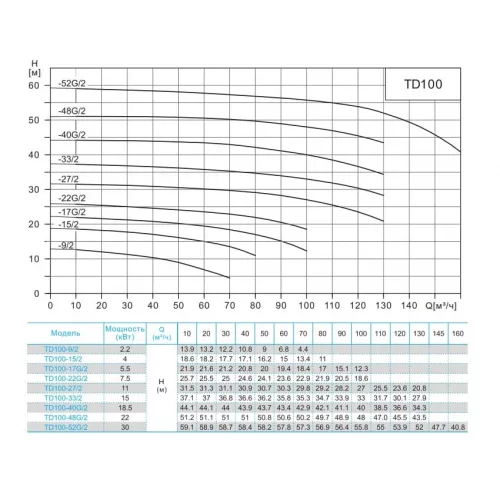

Максимальная производительность: 130 м³/ч
Максимальный напор: 44,1 м
Номинальная производительность: 100 м³/ч
Номинальный напор: 40 м

Номинальный напор Hnom, м: 40
Номинальный расход Qnom, м.куб./ч: 100
Тип рабочего колеса: Центробежный
Уровень шума: 60 дБ
Частота вращения вала: 2900
Частотный преобразователь: Комплектация по запросу
