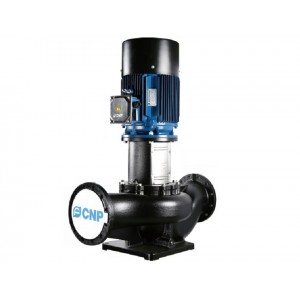

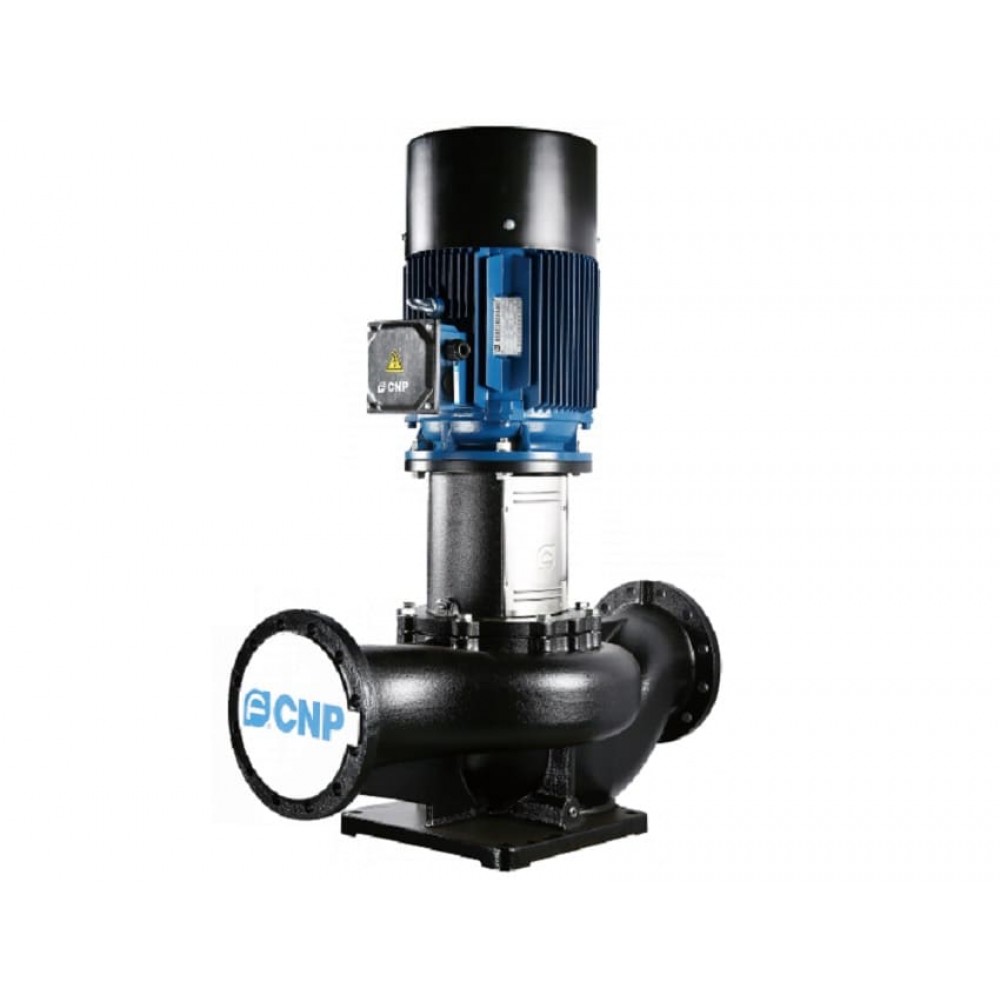

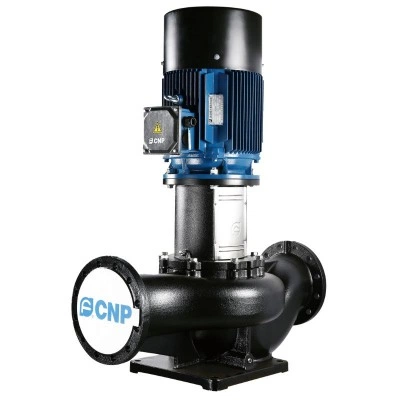

Насос циркуляционный CNP TD100-33/2SWHCJ с сухим ротором, 15 кВт, 3x380 В, чугун, PN 12, 110 °C

Артикул: CNP TD100-33/2SWHCJ

В наличии

Насос циркуляционный CNP TD100-33/2SWHCJ с сухим ротором, 15 кВт, 3x380 В, чугун, PN 12, 110 °C

Name: Насос циркуляционный CNP TD100-33/2SWHCJ с сухим ротором, 15 кВт, 3x380 В, чугун, PN 12, 110 °C
Brand: CNP
SKU: CNP TD100-33/2SWHCJ

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-cnp.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 286-88-99

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о насосе циркуляционном CNP TD100-33/2SWHCJ с сухим ротором

Циркуляционный насос CNP TD100-33/2SWHCJ — вертикальный одноступенчатый насос in-line с сухим ротором для систем отопления и циркуляции. Он рассчитан на работу с чистыми, маловязкими, неагрессивными и взрывобезопасными средами без твёрдых и волокнистых включений. Конструкция применяется в котельных, центральных тепловых пунктах, подкачивающих насосных станциях, контурах технологического охлаждения, системах вентиляции и кондиционирования, горячего и холодного водоснабжения, а также в схемах повышения давления и пожаротушения.

Исполнение с сухим ротором делает насос менее чувствительным к включениям в среде по сравнению с решениями с мокрым ротором. Соосное размещение всасывающего и напорного патрубков упрощает встраивание в трубопровод, а фланцевое присоединение DN100 подходит для промышленного применения. Модель работает от трёхфазной сети 3x380 В, мощность 15 кВт, частота вращения 2900 об/мин, защита IP55, класс изоляции F. Корпус и рабочее колесо из чугуна соответствуют назначению для инженерных систем отопления.

Насос рассчитан на температуру рабочей среды до 110 °C и давление 12 бар. Номинальный расход 100 м³/ч, номинальный напор 33 м, максимальный напор 37,1 м. Уплотнение на основе карбида графита и карбида кремния. Масса 202 кг, монтажная длина 550 мм.

Ключевые особенности CNP TD100-33/2SWHCJ

Тип: вертикальный циркуляционный насос in-line с сухим ротором;
Назначение: системы отопления, циркуляции и перекачки чистых маловязких сред;
Питание: 3x380 В, 50 Гц, трёхфазный двигатель;
Мощность: 15 кВт;

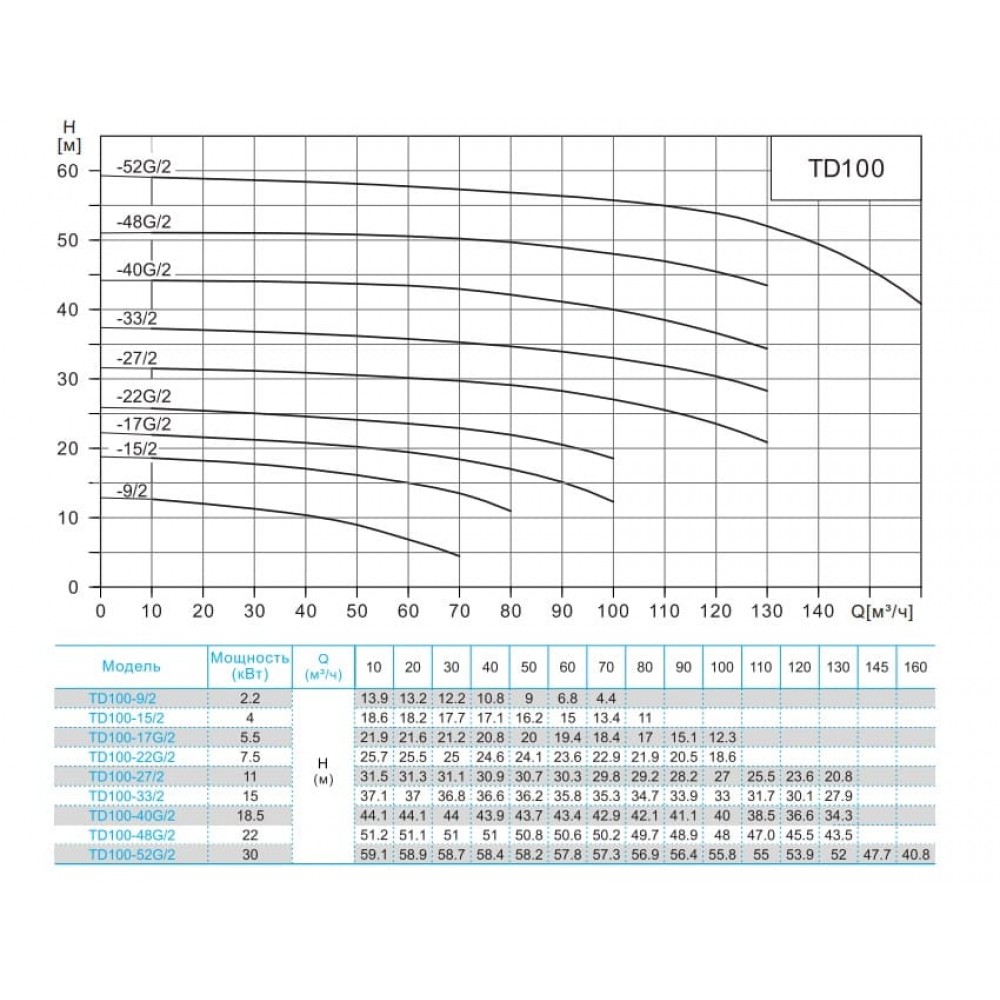

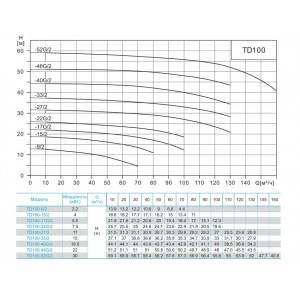

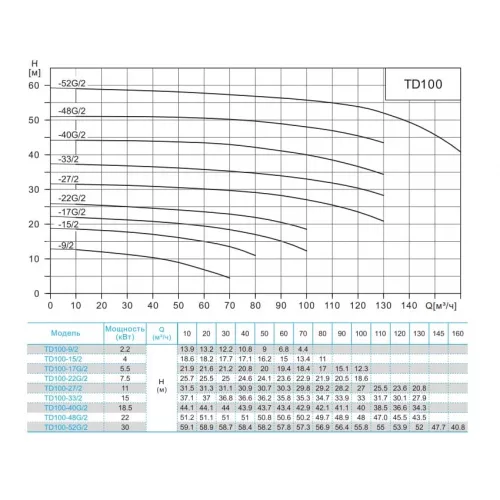

Гидравлика: расход 100 м³/ч (номинальный), напор 33 м (номинальный), 37,1 м (максимальный);
Присоединение: фланцевое DN100, Ру 12;
Материалы: корпус и рабочее колесо из чугуна, вал из нержавеющей стали;
Защита: IP55, класс изоляции F, энергоэффективность IE2;
Условия работы: температура жидкости -15...+110 °C, окружающей среды +1...+40 °C, уровень pH 4...9;
Конструкция: одиночное исполнение, 1 ступень, 2900 об/мин.

Применение

Насос используют в котельных, центральных тепловых пунктах и подкачивающих станциях центрального отопления. Он обеспечивает надёжную циркуляцию в инженерных сетях, где требуется стабильный напор и работа с чистой неагрессивной жидкостью.

Модель подходит для контуров технологического охлаждения, систем вентиляции и кондиционирования (чиллер - фанкойл), горячего и холодного водоснабжения. Допускается использование в схемах повышения давления и пожаротушения при соответствии условий эксплуатации.

Конструкция in-line с одинаковым диаметром и расположением патрубков на одной оси удобна для встраивания в трубопроводные линии. Насос рассчитан на длительную работу в промышленной инфраструктуре при важности параметров расхода, напора и рабочего давления.

Технические характеристики CNP TD100-33/2SWHCJ

Гарантия и срок службы

Гарантия производителя: 24, Мес

Идентификаторы

Артикул: 930060505
Артикул производителя: TD100-33/2SWHCJ

Производитель: CNP

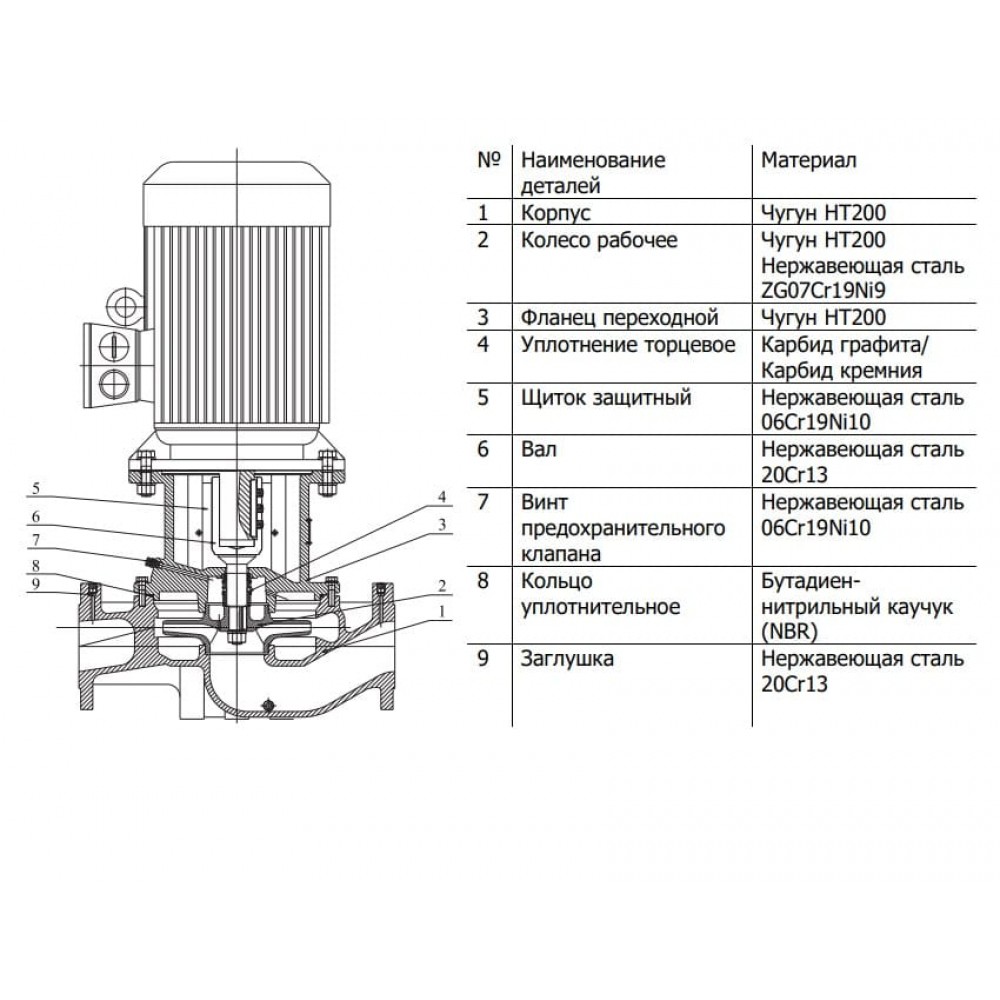

Материалы и состав

Материал вала: Нержавеющая сталь
Материал корпуса: Чугун
Материал корпуса насоса: Чугун

Материал рабочего колеса: Чугун
Уплотнение: Карбид графита - карбид кремния

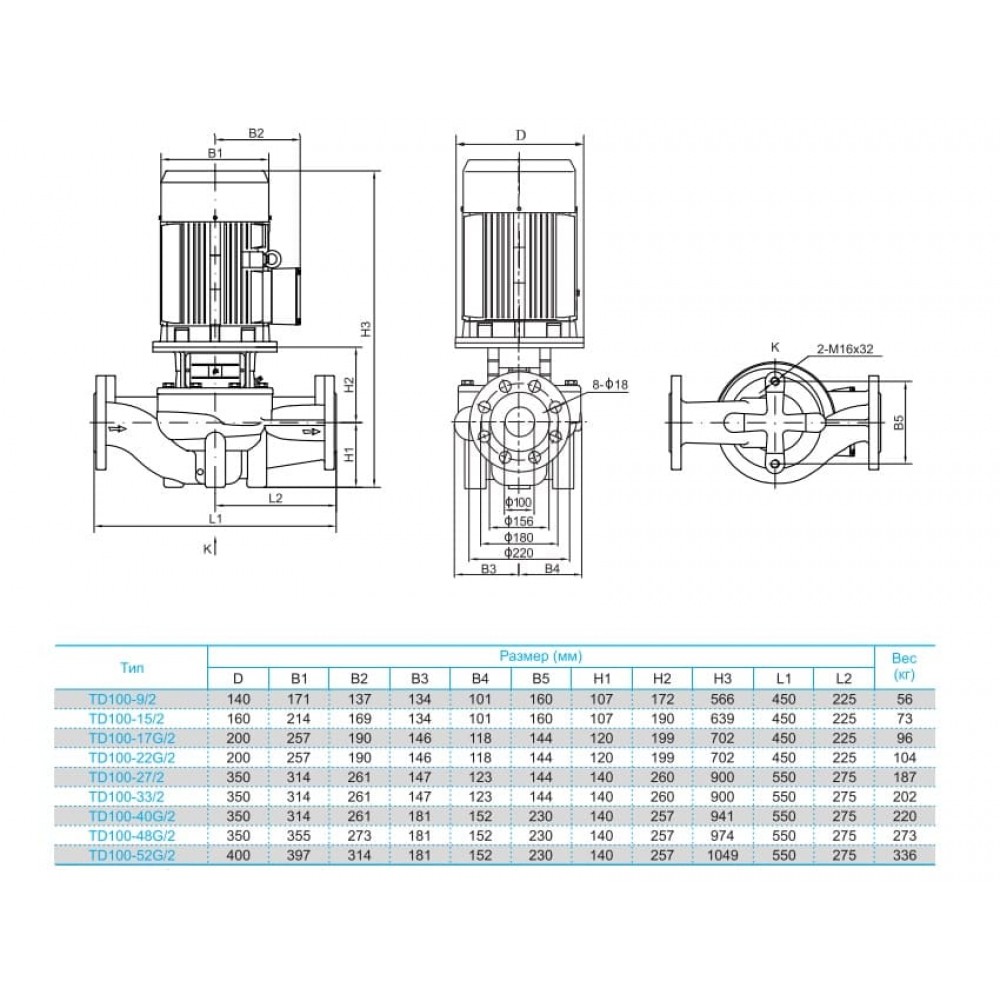

Монтаж и установка

Ду: 100
Монтажная длина: 550, Мм
Присоединительные патрубки: DN100 фланец

Ру, кгс/см2: 12
Тип присоединения: Фланцевое
Трубное присоединение: DN100 фланец (4")

Назначение и классификация

Вид: С сухим ротором
Исполнение: Одинарный
Модель: Насос циркуляционный с сухим ротором CNP TD100; TD100-33/2SWHCJ
Назначение: Отопление

Серия: TD100
Тип: Ин-лайн
Тип насоса: Центробежный одноступенчатый

Питание

Двигатель: Трехфазный
Мощность двигателя P2: 15000, Вт
Мощность электродвигателя, кВт: 15

Напряжение питания: 380±10%, В
Напряжение, В: 380

Размеры и физические параметры

Вес: 202, кг

Масса, кг: 202

Сертификация и стандарты

Класс защиты: IP55
Класс изоляции: F
Класс энергоэффективности: IE2

Страна бренда: Китай
Страна производства: КНР

Условия эксплуатации

Максимальная температура рабочей среды, °C: 110
Максимальное рабочее давление: 12, Атм
Температура жидкости: -15...+110°С

Температура окружающей среды: +1…+40°С
Уровень pH: 4...9

Функции и технологии

Количество скоростей: 1
Количество ступеней: 1
Макс. частота вращения двигателя: 2900, Об/мин
Максимальная производительность: 130, м³/ч
Максимальный напор: 37.1, м
Номинальная производительность: 100, м³/ч
Номинальный напор: 33, м

Номинальный напор Hnom, м: 33
Номинальный расход Qnom, м.куб./ч: 100
Тип рабочего колеса: Центробежный
Уровень шума: 60, ДБ
Частота вращения вала: 2900
Частотный преобразователь: Комплектация по запросу
