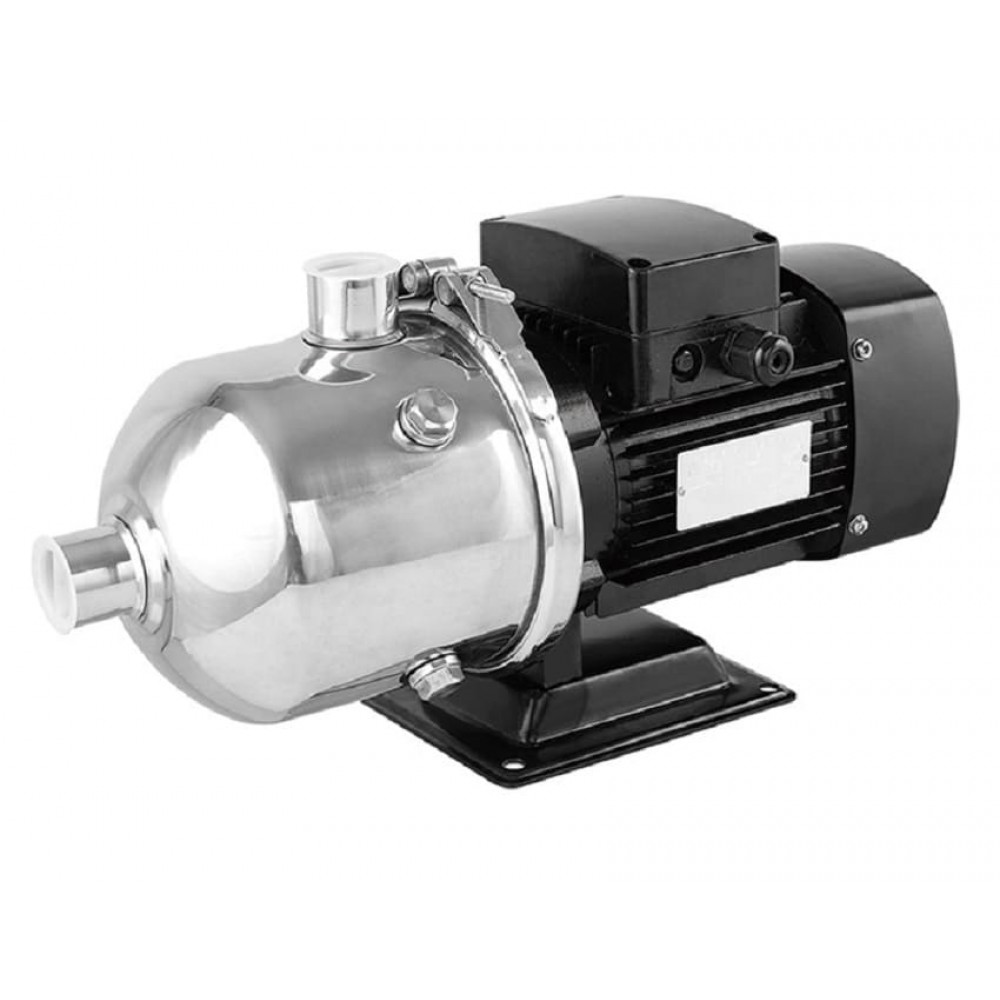

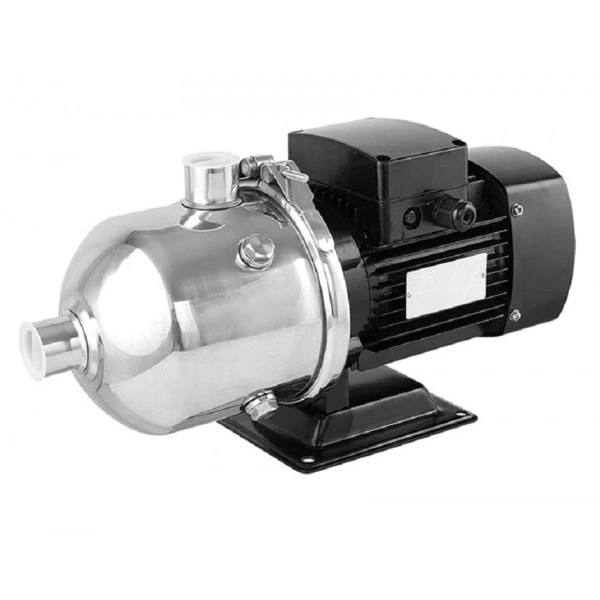

Многоступенчатый насос CNP CHL 8-50 LDWSR

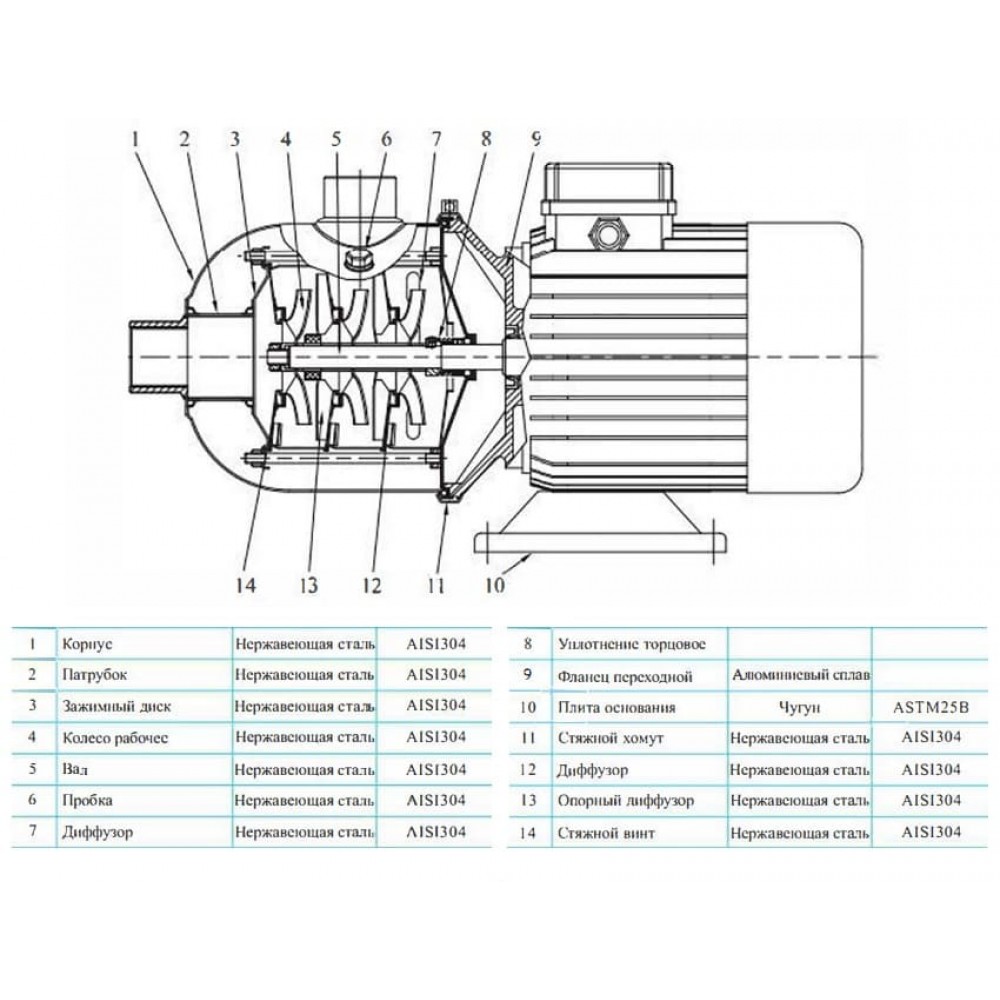

CNP CHL 8-50 LDWSR представляет собой однофазный горизонтальный многоступенчатый несамовсасывающий центробежный электронасос, высокотемпературное исполнение. Насосный агрегат состоит из проточной части и электродвигателя с основанием. Гидравлическая часть собрана из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя, стянута с использованием специальных стяжек с резьбовыми концами и помещена в общий корпус, изготовленный из нержавеющей стали.

Насос CNP CHL 8-50 LDWSR предназначен для перекачивания чистой неагрессивной горячей воды с температурой до 105ºС, pH 5-9, без взвешенных частиц, в системах водоснабжения жилищно-коммунального хозяйства и промышленных систем:

• установки повышения давления в системах водоснабжения,
• системы кондиционирования воздуха,
• системы охлаждения, циркуляции, водонагрева,
• системы водоочистки, фильтрации, водоподготовки,
• системы промышленной очистки и обработки воды,
• системы перекачки и смешивания жидкостей,
• системы подачи горячей и холодной воды,
• системы производства пищи и напитков,
• сельскохозяйственные системы полива, орошения.

Эксплуатационные ограничения CNP CHL 8-50 LDWSR:

• Стандартное напряжение: 220-240В, 50 Гц.
• Температура жидкости: - тип для нормальной температуры от – 15 ºС до +70 ºС; - тип для высокой температуры от – 15 ºС до +105 ºС
• Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар)
• Кислотность: pH 5-9
• Максимальная температура окружающей среды: +40 ºС
• Материал: EN 1.4301/AISI 304/08Х18Н10 EN 1.4401/AISI 316/08Х17Н12М3
• Насосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.
• Высота над уровнем моря: не более 1000 м
• Насос предназначен для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др.) Жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.

Конструктивные особенности CNP CHL 8-50 LDWSR:

• Корпус насоса: нержавеющая сталь AISI 304. Напорный патрубок – радиальный, всасывающий – осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.
• Рабочие колеса и диффузоры: нержавеющая сталь AISI 304. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлиненном валу электродвигателя консольно.
• Конденсатор: только для однофазных версий.
• Однофазный электродвигатель типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением). Степень защиты: IP55. Класс изоляции: F. Максимальная мощность однофазного двигателя Р1= 2,4 кВт. Класс энергоэффективности: IE2 (IЕЗ по запросу).
• Вал двигателя: нержавеющая сталь AISI 304.
